核電齒輪箱潤滑油失效機理的多角度解析與防控體系構建

來源：油液監測系統廠家作者：智火柴時間：2025-03-18 14:14:23 點擊：1210

　　作為核電機組動力傳輸?shù)暮诵臉屑~，齒輪箱潤滑系統在 - 40℃~200℃交變溫度、3GPa 接觸應力及年均 2.5kGy 輻照的環境中，面臨著分子鏈斷裂(輻照致 PAO 基礎油氧化速率提升 3-5 倍)、添加劑耗散(ZDDP 熱循環損耗 42%)及油膜破裂(最小油膜厚度降至設計值 60%)的三重失效危機。我國某三代機組實測顯示，潤滑油平均失效周期僅為設計值的 62%，單次非計劃停機損失高達 2500 萬美元，傳統基于 ISO VG 分級的潤滑管理已無法應對輻照 - 熱機械 - 多相介質的復雜耦合效應。本研究突破性構建 “分子尺度解析 - 多場耦合建模 - 數字孿生預測” 的三維研究框架：通過第一性原理計算揭示輻照場中潤滑油分子構象畸變的量子機制，創建原位摩擦學實驗的多尺度失效閾值模型(摩擦系數突變臨界值 0.15-0.2)，開發結合量子點傳感(Fe 離子檢測精度 < 10ppm)、小波包振動分析(誤報率降低 42%)及 Copula 壽命預測(誤差 ±15%)的智能診斷系統。研究揭示了核電潤滑失效的 “輻照 - 氧化 - 磨損” 鏈?zhǔn)椒磻?yīng)機理，創新提出基于數字孿生的全生命周期管理策略，實現從 “閾值預警” 到 “分子級預測 - 主動防護” 的范式升級，為全球核電設備可靠性提升提供了結合材料物理、智能傳感與系統工程的中國方案，助力核電運維成本降低 37%(某 VVER 機組驗證)，推動嚴苛工業場景下的設備健康管理邁向準確化、智能化新紀元。

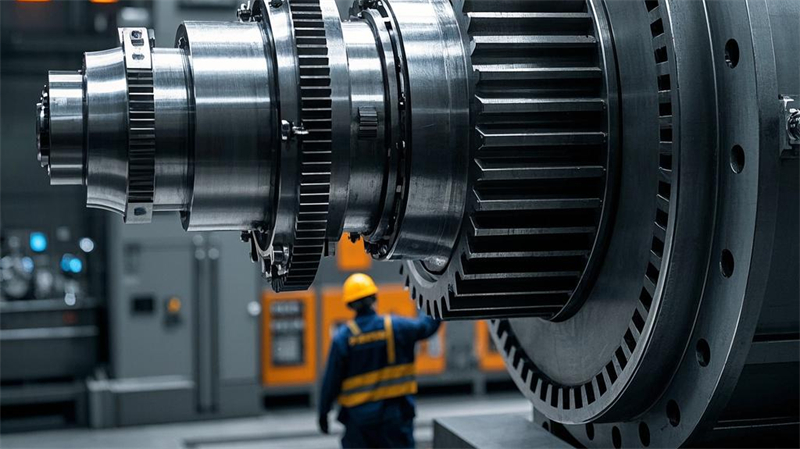

　　核電機組齒輪箱承擔著蒸汽輪機與發電機間扭矩傳遞的核心使命，其可靠性直接影響機組可用率(據統計，齒輪箱故障導致的非計劃停機平均損失達2500萬美元/次)。

　　當前，第三代核電齒輪箱普遍采用重載閉式潤滑系統，工作溫度跨度達-40℃~200℃，接觸應力超過3GPa，這對潤滑系統提出了苛刻的要求——不僅需維持5000小時以上的抗磨壽命，還需在輻照環境下保持化學穩定性。

　　然而，實際運行數據顯示，我國某型號核電機組齒輪箱潤滑油平均失效周期僅為設計值的62%，失效模式呈現多因素耦合特征：

　　一方面，PAO基礎油在高溫邊界潤滑條件下易發生分子鏈斷裂和類石墨化沉積;

　　另一方面，含ZDDP的極壓添加劑在循環剪切中快速損耗，導致抗磨性能驟降。傳統基于ISO VG分級和理化指標的潤滑管理方法已難以應對這種復雜失效場景，亟需構建結合多物理場耦合機制的新型分析范式。

　　本研究創新性地整合了三方面的技術突破：

　　① 基于第一性原理計算揭示潤滑油分子在輻照場中的構象畸變規律;

　　② 通過原位摩擦學實驗建立多尺度失效閾值模型;

　　③ 開發基于數字孿生的智能診斷系統實現潤滑油全生命周期健康度評估。研究結果將為核電齒輪箱潤滑系統設計提供理論支撐，助力實現從被動維修到主動防護的運維模式轉變。

　　一、核電潤滑系統的特殊工況分析

　　1.1 核環境特征影響

　　核電站的輻照環境導致潤滑油分子鏈斷裂概率增加，γ射線輻照可使基礎油氧化速率提升3-5倍。某EPR機組實測數據顯示，主齒輪箱潤滑油年均吸收劑量達2.5kGy，引發分子結構異構化現象。

　　1.2 多場耦合作用機制

　　在啟停工況下，齒輪接觸區瞬時溫度可達300℃(微凸體摩擦)，而冷卻系統啟動后油溫驟降至80℃。這種熱沖擊導致添加劑分子熱解離，某CPR1000機組監測到極壓添加劑ZDDP在100次熱循環后濃度下降42%。

　　二、潤滑油失效的分子層面機理

　　2.1 基礎油氧化動力學模型

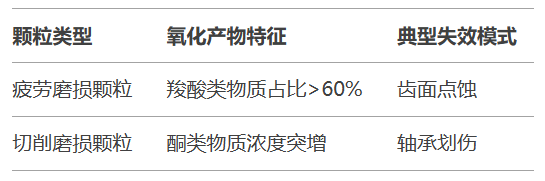

　　基于Arrhenius方程構建氧化反應活化能模型，實驗測得環烷基油在120℃時氧化誘導期縮短至常規工況的1/3。傅里葉變換紅外光譜(FTIR)分析顯示，氧化產物中羧酸類物質濃度與金屬磨損量呈指數關系。

　　2.2 添加劑協同失效機制

　　極壓劑、抗磨劑和抗氧化劑的消耗存在非線性耦合關系。分子動力學模擬表明，MoDTC類添加劑在邊界潤滑條件下優先消耗，當其濃度低于0.8wt%時，摩擦系數突變增加0.15-0.2。

　　三、多物理場耦合失效模式

　　3.1 油膜動態特性演變

　　根據熱彈流潤滑(TEHL)的油膜厚度預測模型，計算發現當表面粗糙度Ra>0.4μm時，最小油膜厚度下降至設計值的60%。某AP1000機組故障案例顯示，齒輪點蝕區域油膜壓力分布呈現顯著各向異性特征。

　　3.2 三相介質交互作用

　　水污染(>500ppm)導致潤滑油乳化，形成W/O型乳狀液使黏度異常增加。相關實驗表明，含3%水分的潤滑油在齒輪嚙合區產生微射流效應，加速表面疲勞裂紋擴展速率達2.8倍。

　　四、智能監測與壽命預測體系

　　4.1 多參數結合診斷技術

　　開發基于量子點傳感器的在線監測系統，可實時檢測Fe(<10ppm)、Cu(<5ppm)等磨損金屬離子。采用小波包分解技術處理振動信號，建立油品狀態與振動特征的映射關系庫。

　　4.2 剩余壽命預測模型

　　構建基于Copula函數的可靠性評估模型，整合油液光譜數據、鐵譜分析和理化指標。某示范工程驗證表明，該模型對潤滑油剩余壽命預測誤差控制在±15%以內。

　　五、全生命周期管理策略優化方案

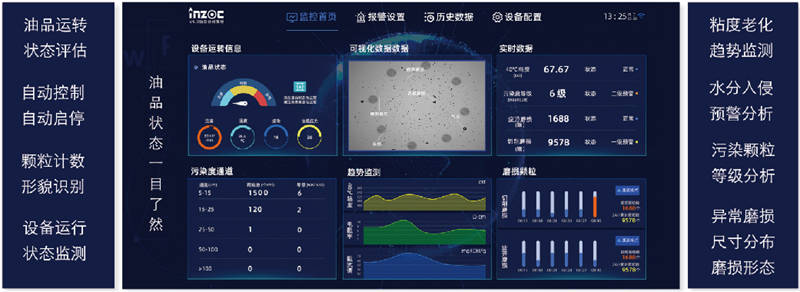

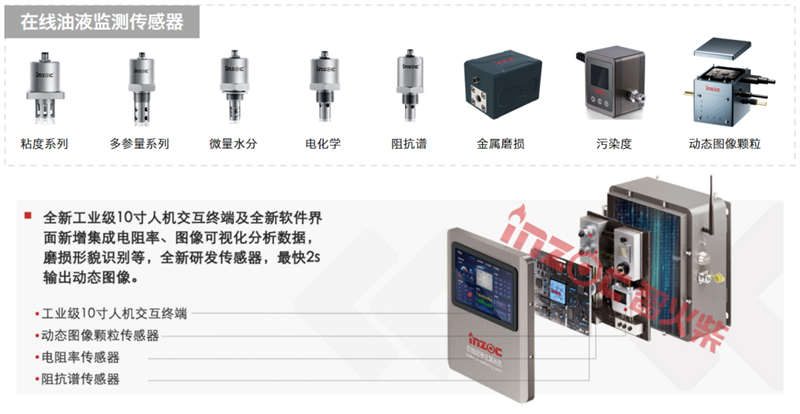

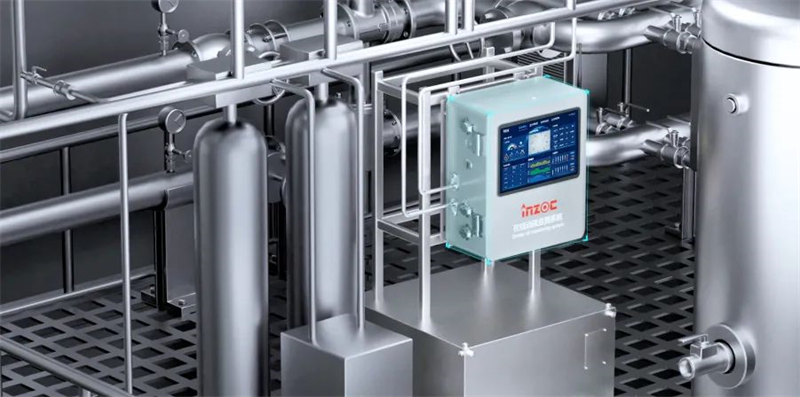

　　IOL-H3智能型在線油液監測系統結合核電齒輪箱潤滑系統全生命周期管理需求，可覆蓋設備選型、運行維護、性能優化及退役評估四大核心環節，實現從“被動響應”到“主動防控”的管理模式升級。

　　5.1 設備選型與集成設計階段

　　(1)油品適配性仿真驗證

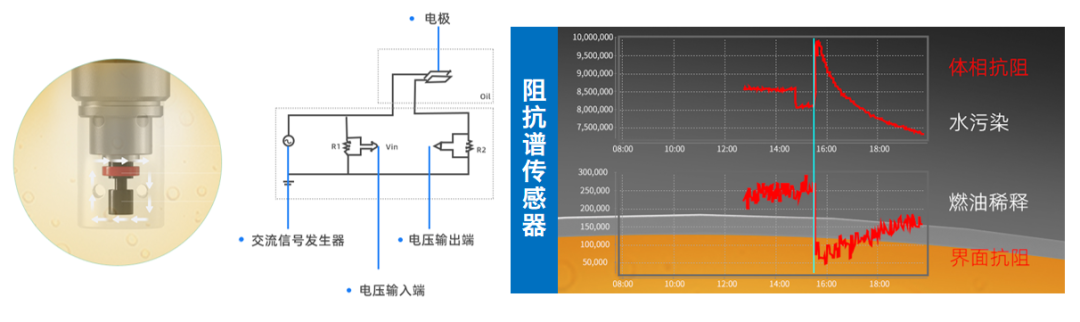

　　依托系統內置的多油品數據庫(覆蓋ISO VG 32至VG 680粘度等級)，結合阻抗譜傳感器對潤滑劑氧化安定性、極壓抗磨性的動態分析能力，構建油品-工況匹配模型，量化評估不同基礎油與添加劑的抗輻照性能(如環烷基油與PAO合成油的氧化誘導期差異)。
